Kas yra viengubas režimas? Kas yra daugiamodis?
Esminis skirtumas tarp avienmodis lazeris ir daugiamodis lazerisyra tai, kad vieno režimo lazeris turi tik vieną režimą išvesties pluošto schemoje, o daugiamodis lazeris turi kelis išvesties pluošto modelio režimus;
Tai reiškia, kad vienmodis reiškia vieną lazerio energijos paskirstymo režimą dvimatėje plokštumoje, o daugiamodis reiškia daugybę paskirstymo režimų, uždengtų vienas ant kito ir suformuotų erdvinio energijos paskirstymo režimo. Pavyzdžiui, jūsų lazeris yra 1064 nm, tarkime, kad pataikėte visus 1064, bet į taikinį, jei tuo pačiu metu, yra daugiau nei vienas taškas, pvz., 10 žiedų 9 žiedai 7 žiedai 2 žiedai, viskas, net didelė skylė , tai yra kelių skersinis režimas. Bet jei iššausite visus 10 žiedų vienu metu, tai bus vienas horizontalus režimas [1].
Vieno režimo režimą galite įsivaizduoti kaip vidurį, kuris yra lankas ir strėlė, ir kelių režimų apačią, kuri yra lankas ir strėlė.
Kalbant apie energijos paskirstymą:
Pramonė dažnai sako, kad vienas režimas reiškia skersinį lazerio režimą, tai yra, skerspjūvyje yra tik vienas režimas, kuris yra Gauso pasiskirstymas, židinys yra nuo centro iki išorinio krašto, o lazerio energijos tankis yra mažėjimo tvarka. Kita vertus, daugiarežimas skerspjūvyje pateikia daug energijos taškų, ir kuo daugiau režimų, tuo daugiau energijos pasiskirsto plokščia viršūne, vaizdžiai lyginant su raudonu kutu ir vilko danties lazdele. .
Skirtumas tarp vieno režimo ir kelių režimųsuvirinimo programosyra tai, kad: jei norite suvirinti giluminiu būdu, jis tinka vieno režimo arba mažesnio režimo režimui, viengubas režimas turi pranašumų sujungimo giluminio lydinio suvirinimo, suvirinimo lazdele, filialinio suvirinimo ir kt. Didelio energijos tankio atveju lengviau pasiekti lydymosi gylį. .
Daugiafunkcis režimas tinka sekliam suvirinimui, geram lygumui ir vienodai suvirinimo energijai, taip pat siekiant išvengti kokybės praradimo, pvz., abliacijos ir perforacijos siūlės centre dėl žemos pagrindinės medžiagos lydymosi temperatūros. [1]

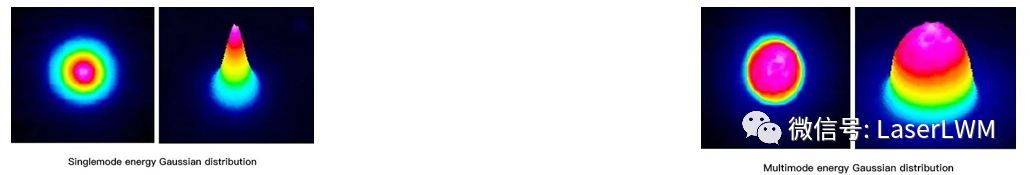

Kaip parodyta aukščiau: kairysis paveikslas yra vieno pagrindinio režimo energijos pasiskirstymas, energijos pasiskirstymas bet kuria kryptimi už apskritimo centro yra Gauso kreivės forma (normalus pasiskirstymas); teisinga figūra yra daugiamodis energijos pasiskirstymas, kurio esmė yra erdvinis energijos pasiskirstymas, susidarantis kelių vieno lazerio režimų superpozicijai, kelių režimų superpozicijos rezultatas yra energijos kreivė, aproksimuojanti plokščio viršaus pasiskirstymą.
Kaip parodyta paveikslėlyje: darant prielaidą, kad kreivės vertikalioji koordinatė atspindi energijos tankį, žalios klasės Gauso energijos pasiskirstymą, mėlynos klasės daugiamodį energijos pasiskirstymą ir raudonos klasės plokščią spindulį, matyti, kad vienmodis yra labiau koncentruotas energijos tankyje ir turi didesnį energijos tankį vienetui.
Apskritai, vieno režimo daugiamodis gali būti atskirtas nuo lazerio spindulio kokybės M²:
M² koeficientas apskaičiuojamas faktinio pluošto pločio ir nuokrypio kampo sandaugą padalijus iš idealaus pluošto pločio ir nuokrypio kampo sandaugos, kur idealų pluoštą apibrėžia pagrindinis Gauso pluošto režimas, o pluošto plotis apibrėžiamas antros eilės momentas. Kai lazerio spindulys praeina per optinę sistemą be aberacijų, jo M² koeficientas yra perdavimo invariantas, o M² didesnis arba lygus 1; kuo toliau M² nukrypsta nuo 1, tuo prastesnė lazerio spindulio kokybė.
Priklausomai nuo M2, lazerius galima suskirstyti į tris tipus; M2 < 1,3 yra grynas vienmodis lazeris, M2 nuo 1,3 iki 2.0 yra beveik vienmodis lazeris, o M2 > 2.0 yra daugiamodis lazeris.
Vienmodžio lazerio pluošto šerdies skersmuo yra mažas (14 um), energija yra Gauso pasiskirstymas, židinio taškas yra mažas, didelis energijos tankis (ta pati galia, energijos tankis yra 4-10 kartus didesnis nei daugiamodio) ir karščio paveikta zona yra maža, ypač didelio antilydinio (aliuminio, vario) atveju gali akimirksniu susidaryti išsilydžiusio baseino rakto skylutė (energijos tankis yra daug didesnis nei aukštas antilydinio lydymosi slenkstis), nėra didelio apsisukimo, nėra lengva sugadinti pluošto, ir gali pasiekti aukštą anti-lydinio Didelės spartos apdorojimo, bet ir mikro jungtys turi privalumų.
šilumos patekimas: vieno režimo energija yra labiau koncentruota, maža karščio paveikta zona, mažas lydalo baseinas, maža šiluminė deformacija, didelis lydymosi gylis, vieno režimo spindulys kaip aštrus peilis, daugiamodis kaip kulkos antgalis;
Suvirinimo procesas: vieno režimo rakto skylutės anga yra maža, kelių režimų rakto skylės anga yra didelė, atsispindi suvirinimo stabilumu, vieno režimo suvirinimas mažu greičiu nėra stabilus, lengvas purslų ir poringumo, turi atitikti svyruojančią galvutę, vibracinis veidrodis, arba greitasis suvirinimas, mažo greičio suvirinimo purslai yra didesni, plonų plokščių krovimas, purškiamasis suvirinimas; atsispindi metalografijoje, vienmodis turi didesnį gylio ir pločio santykį (metalografinio gylio ir pločio santykis); daugiarežimas gali būti laisvas šilumos laidumo suvirinimo ir gilaus lydinio suvirinimo perjungimo metu, tinkamas sujungimui ir puikiai suderinamas su tarpų svyravimais;
Taikymo skirtumai: vienas režimas dėl mažos dėmės, energijos koncentracija, geras įsiskverbimas, tikslesnis šilumos įvedimo valdymas, labiau tinkamas mikro jungčių apdorojimui (3C, medicininis ir kt.), bet galia nėra didelė (dabartinė maksimali 3{{ 4}}W brandus reklama); daugiafunkcis režimas gali užtikrinti didesnę galią (10 000 vatų), tinkamas didelio ploto suvirinimui, didesnis suderinamumas su skirtingo storio medžiagos apdorojimu, skirtingiems storiams, skirtingiems tarpams, gali būti naudojamos skirtingos medžiagos. Kelių režimų kaina taip pat turi privalumų.
